上一节实验虽然已经成功配置了串口，但打印输出时限制仍然比较多。因此本节实验将演示printf函数的用法，方便调试。和上一节一样，使用串口1做为实验接口。
步骤如下：

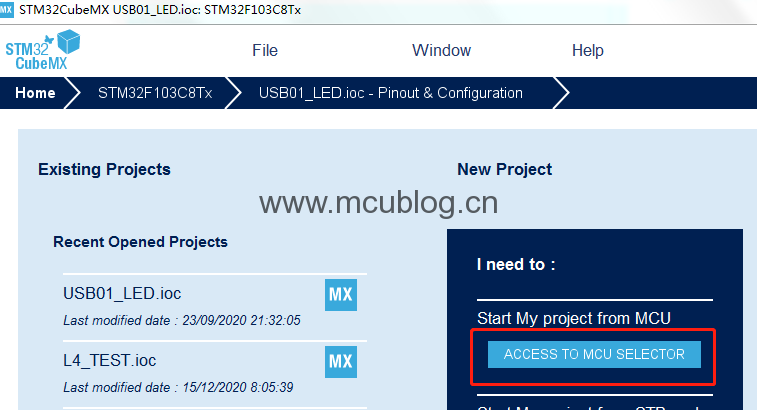

1、新建工程，进行基本配置。通过点击“ACCESS TO MCU SELECTOR”来创建一个新的工程：
参照实验1，芯片选择“STM32F103C8”。
打开外部时钟，点击“System Core”，选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。
选择调试接口，点击“System Core”，选择RCC。，在右侧弹出的菜单栏中选择“Serial Wire”。

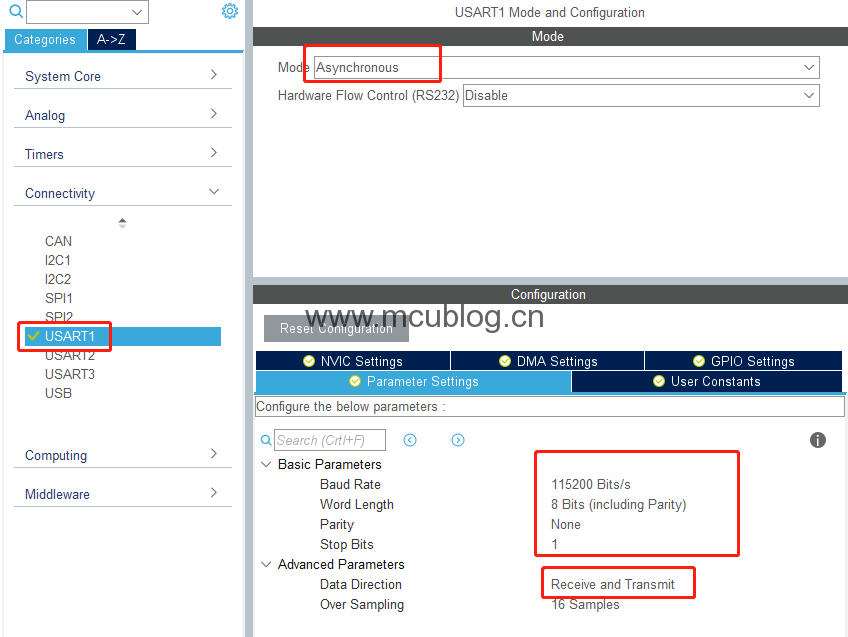

2、配置串口。如图，选择异步模式，依次配置波特率、收发模式。
Buad Rate为传输速度，Data Direction配置为支持接收和发送。因为本实验仅使用串口发送的功能，不考虑接收，所以不用开启中断。
3、时钟配置。参照实验1.

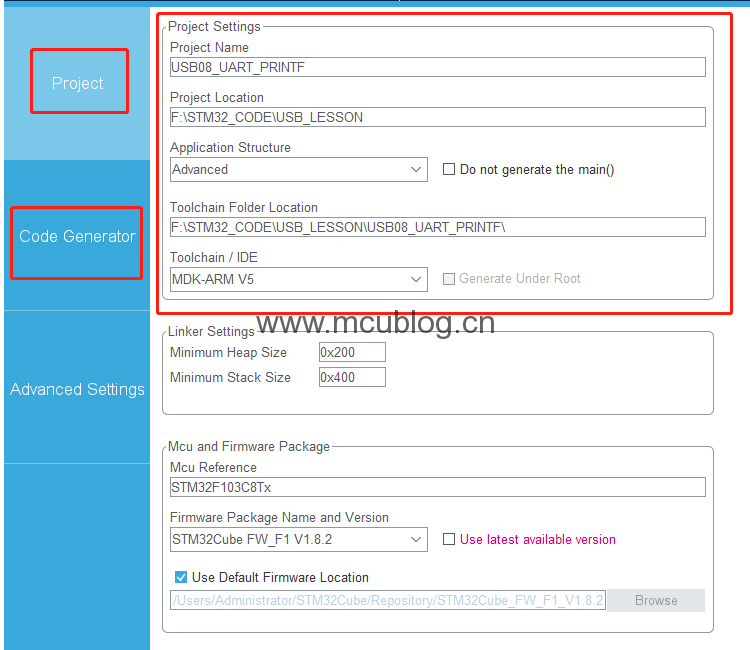

4、参照实验1的步骤7，进行相应配置，生成工程文件。

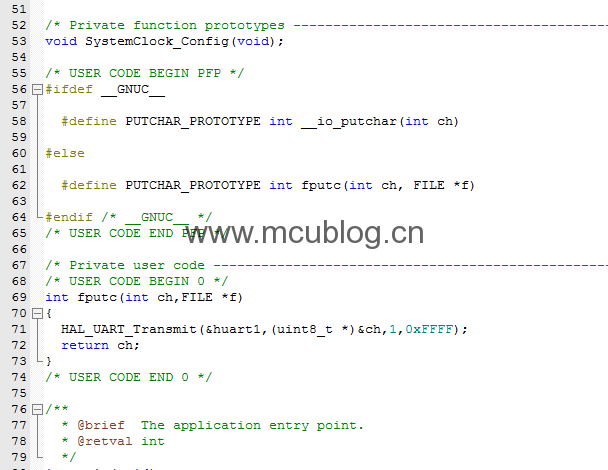

5、修改工程。打开工程后，主要修改main.c文件。先添加头文件“stdio.h”。然后位置1，添加如下代码
代码：
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
int fputc(int ch,FILE *f)
{
HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
return ch;
}
位置2，主函数while(1)中添加如下代码：
代码：
printf("welcome to a new world! \r\n");
printf("我是单片机爱好者-MCU起航! \r\n");
HAL_Delay(1000);修改后，保存，编译、下载，重新上电。使用串口助手连接板子和电脑，可以看到串口助手收到打印信息。
