本实验通过配置STM32CUBEMX工具，实现外部中断检测按键，然后控制LED的效果。和实验2的区别在于，实验2需要系统循环检测GPIO的关键状态，耗费系统资源；而实验3通过外部中断检测，配置好之后就可以去做别的事了。
步骤如下：

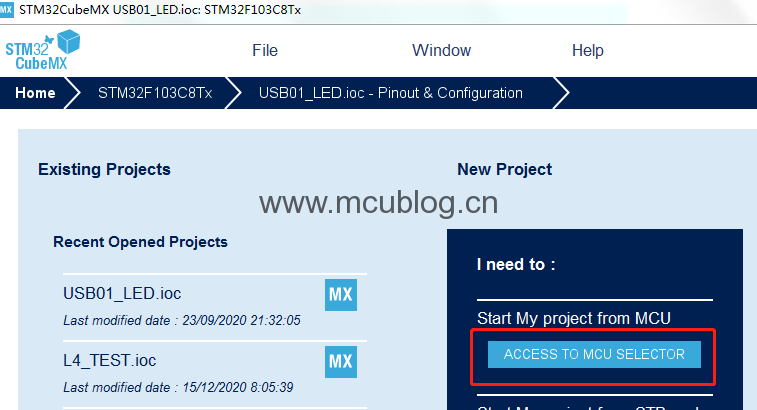

1、新建工程，进行基本配置。通过点击“ACCESS TO MCU SELECTOR”来创建一个新的工程：
参照实验1，芯片选择“STM32F103C8”。
打开外部时钟，点击“System Core”，选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。
选择调试接口，点击“System Core”，选择RCC。，在右侧弹出的菜单栏中选择“Serial Wire”。

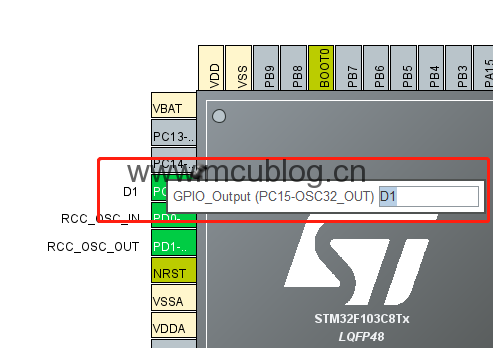

2、配置IO。LED部分和实验2一样，配置PC15，PA1，并命名为D1、D2。

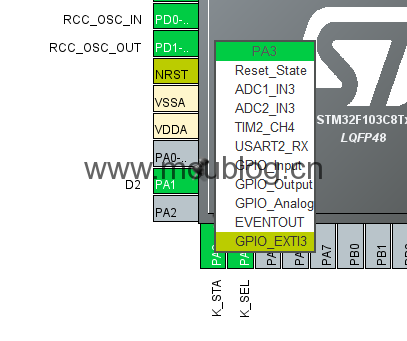

按键部分，分别是PA3和PA4。以PA3为例，找到后，使用鼠标左键点击，在弹出的菜单中选择“GPIO_EXTI3”，配置该管脚的工作模式：
再用鼠标右键点击该管脚，选择“Enter User Label”，在弹出的对话框中输入“KSTA”，然后敲回车。这样，完成了对该管脚工作模式的配置，同时给它起了一个名字“KSTA”方便在程序中进行快捷操作。
PA4同上。

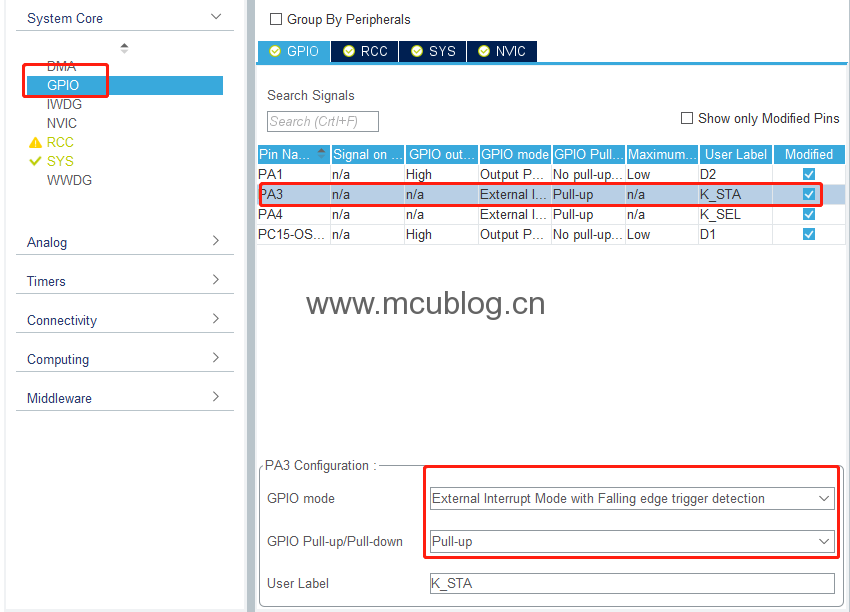

3、配置中断检测边沿。当按键被按下的时候，相应IO上的电平从高电平变成低电平，所以我们需要让中断系统监测的是一个从高到低的跳变，也就是一个下降沿。如图：
位置1选中“GPIO”，位置2选中PA3，位置3分别选择“External Interrupt Mode with Falling edge trigger detection”和“Pull-up”。
PA4同上。

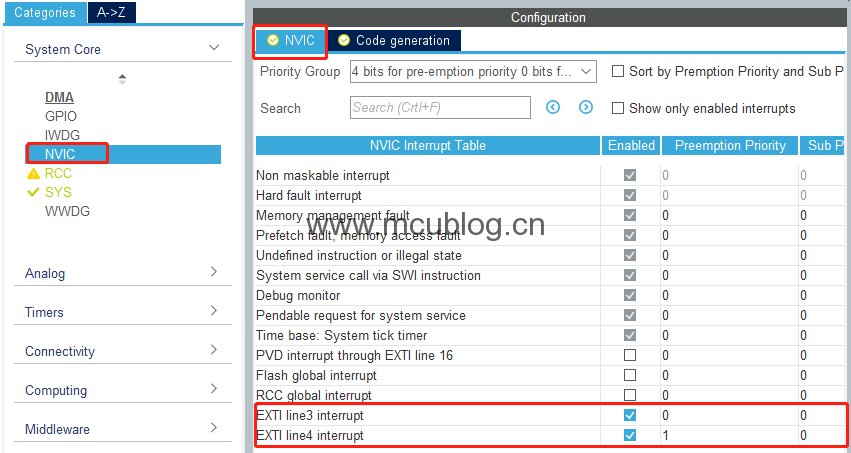

4、中断配置。使能相应中断，如图：
先点击左侧的“NVIC”，然后在右侧的NVIC栏里，选中“EXTI line3 interrupt”和“EXTI line4 interrupt”，确保中断使能被打开。

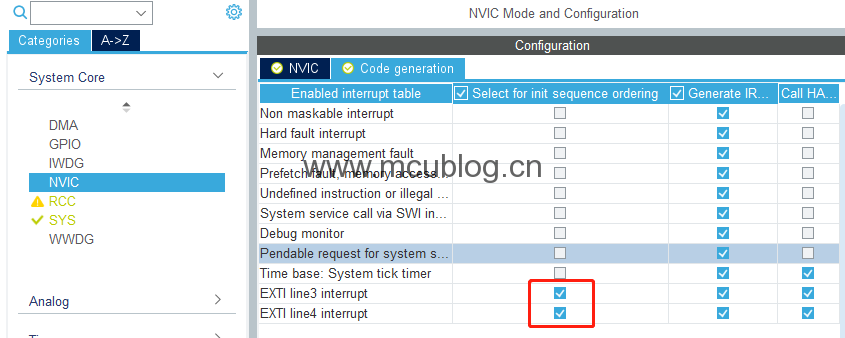

然后点击“Code generation”，在下图红框位置，确保选中。

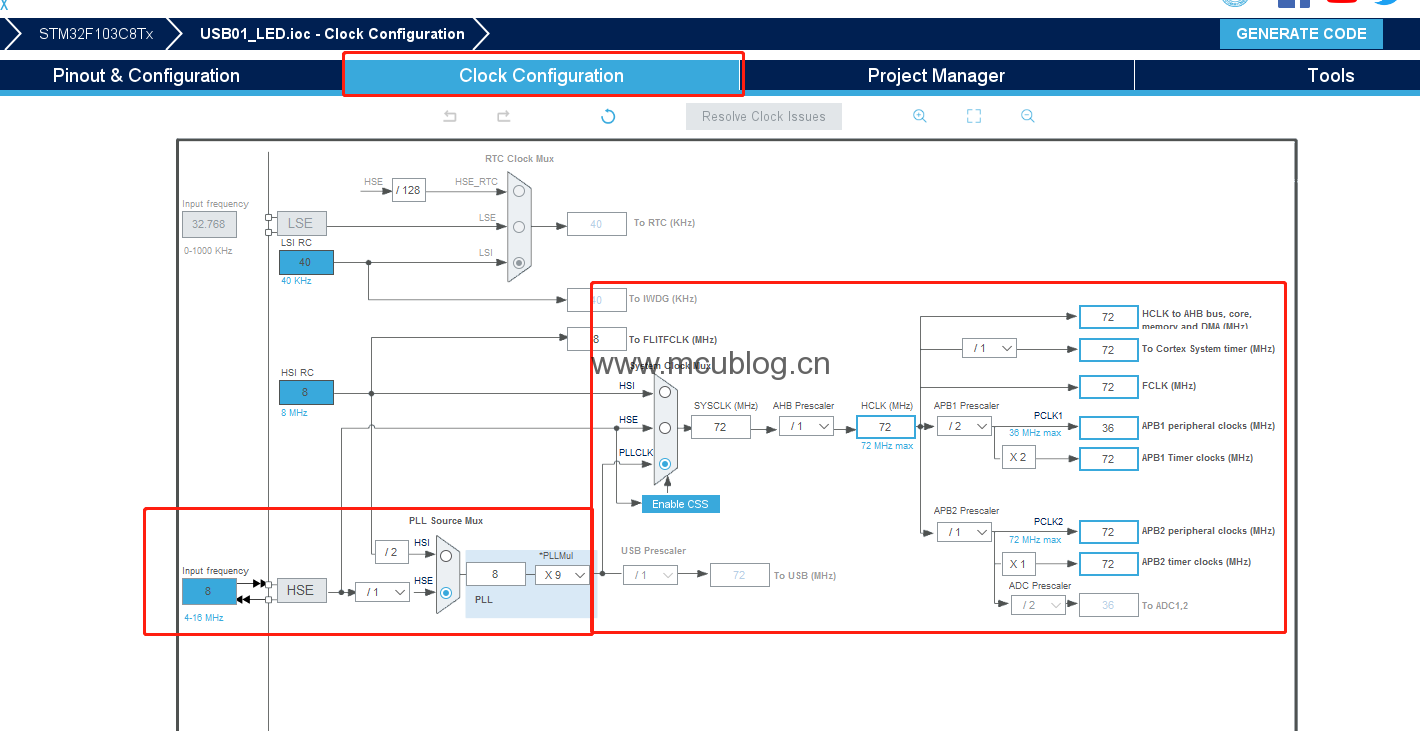

5、时钟配置。参照实验1.

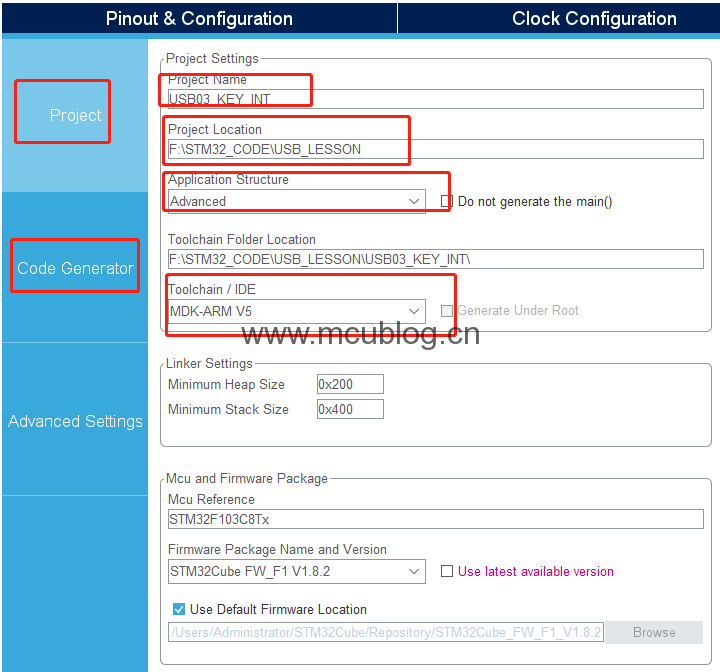

6、生成工程。参照实验1的步骤7，进行相应配置，生成工程文件。
7、修改工程。在“/* USER CODE BEGIN 4 */”下面，添加如下代码：
/**
* @brief This function handles EXTI interrupt request.
* @param GPIO_Pin: Specifies the pins connected EXTI line
* @retval None
*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
/* EXTI line interrupt detected */
if (GPIO_Pin == K_STA_Pin)
{
HAL_GPIO_TogglePin(D1_GPIO_Port,D1_Pin);
}
if(GPIO_Pin == K_SEL_Pin)
{
HAL_GPIO_TogglePin(D2_GPIO_Port,D2_Pin);
}

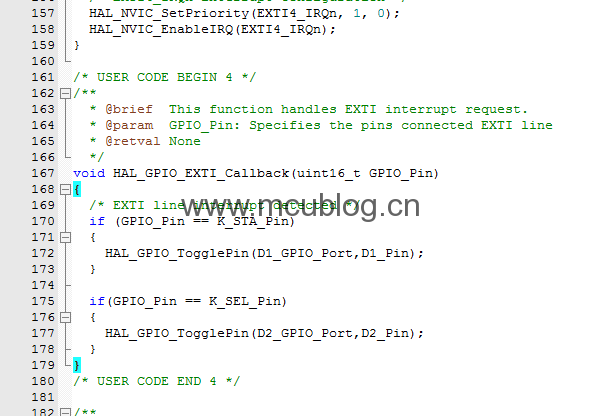

}位置如下：
修改后，保存，编译、下载，重新上电，每按一下按键，LED的状态翻转一次。
