本节主要内容：
绘制边框
设计规则
放置定位孔
先说边框！新建PCB的时候，系统会自动给我们生成一个边框，但这个边框可能并不是我们想要的，需要调整。方法如下：

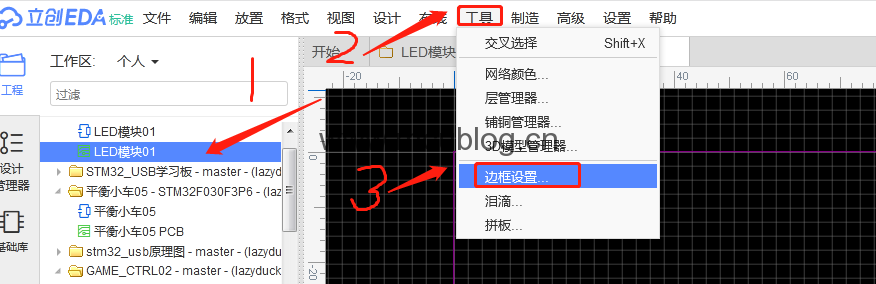

1，确认是在PCB页面，2，点击工具，3，选择“边框设置”。如下，弹出“边框设置”的对话框：

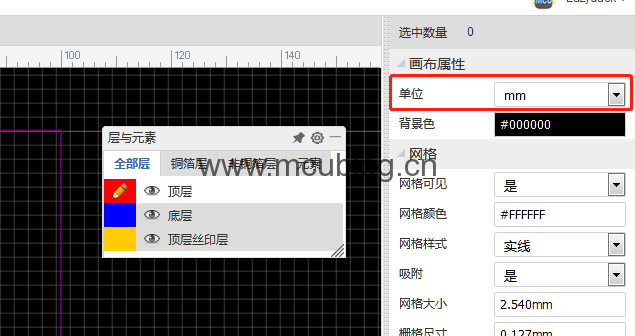

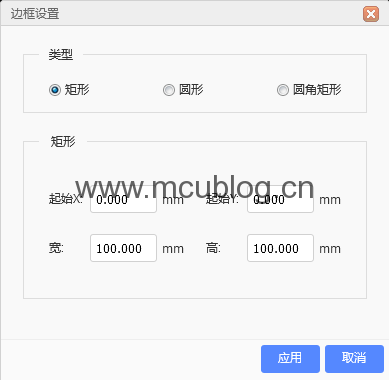

如上，显示的是当前边框的信息：类型，起点坐标、宽和高。单位是mm。如果你想切换成其它单位，点击“取消”，退出该对话框。然后鼠标左键点击PCB页面空白的位置，接着在浏览器右侧，“画布属性”那里选择你想要的单位，如下：
接着说边框，这里建议设置类型为矩形或者圆角矩形，圆形比较特殊，用的少。尺寸根据需要（甲方的尺寸要求、个人喜好）来设置，这里建议尺寸：宽45mm，高25mm。

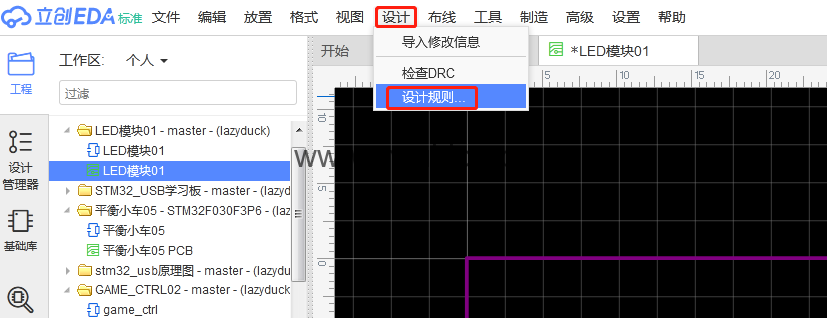

然后是设计规则。配置设计规则时，建议把长度单位改成mil，因为涉及到PCB连接线的线宽，长度单位一般是mil。如图所示，打开“设计规则”。

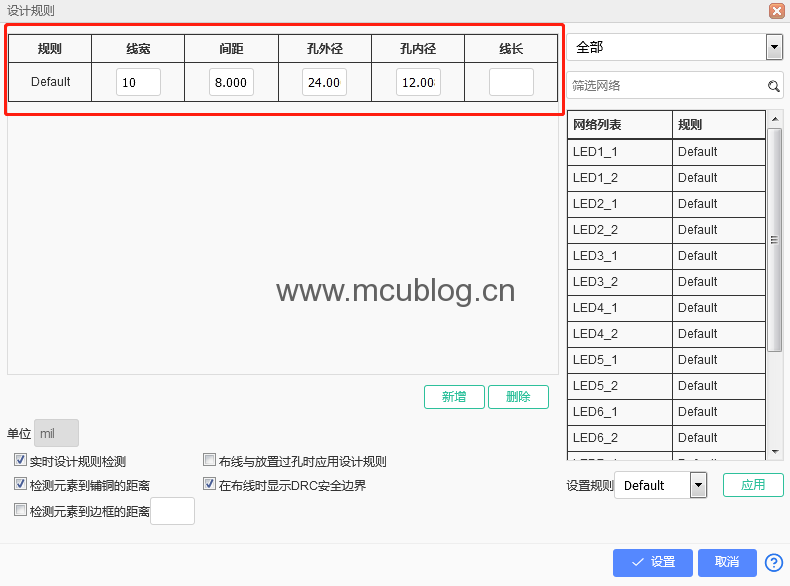

对话框内，我这里的设置如下：
框内有一个默认的规则，名称是“Default”。线宽，指的是连接元件的管脚的导线宽度，线越宽，能过的电流越大，但也越占空间；线越窄，能过的电流越小，但节省空间。信号线的宽度一般建议6~10mil，6mil以下，有的制板厂可能不支持，需要沟通。电源线一般建议15mil往上，根据流过的电流来计算。方法如下：
100mil=2.54mm 1mm线宽，板子铜厚1oz情况下，流过电流1A
间距，指的是线与线之间、管脚与管脚之间、管脚与线之间的距离。距离近了节省空间，但是容易产生干扰，距离远了浪费空间，但是不会有干扰。一般建议6~10mil，具体根据实际情况考虑。
孔外径，孔内径。当板子一面走线走不过去的时候，需要通过打孔的方式跳到板子另一面，而孔外径和孔内径指的就是孔打的尺寸。没有特殊要求的话，建议外径尺寸24mil，内径12mil，够用！
上面说了，电源线和信号线的宽度是不一样的，所以我们需要再创建一个电源线的设计规则，点击“新增”按钮，在弹出的对话框，填入如下参数：

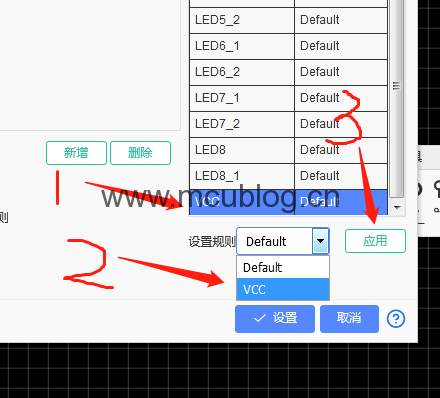

还没有结束，在右侧的网络列表里，找到VCC，然后修改后面的规则，如下：
改成我们刚新增的规则，最后点击“设置”，退出当前窗口。
最后是放置定位孔。定位孔这个东西很好理解，就是把板子固定在一个地方所需的安装孔。这里我把孔径设置为2mm，在板子的四个角放置。

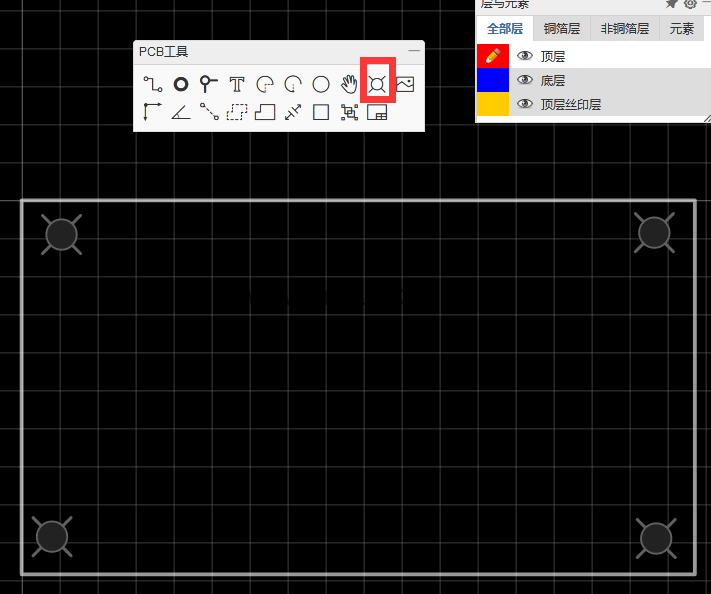

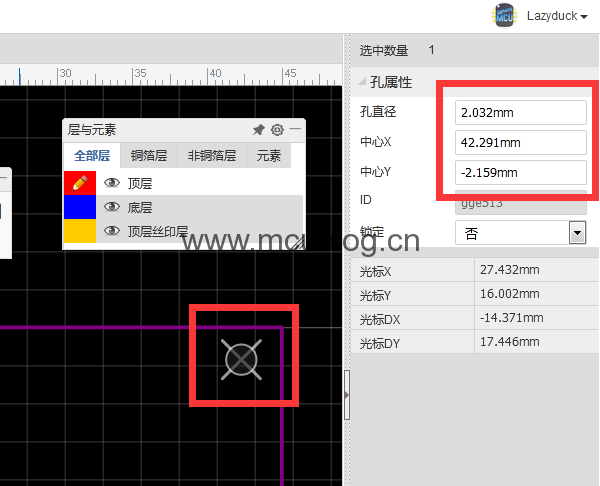

如图所示，红色框里的“通孔”一般用作定位孔。第一个放置的时候，通孔的直径一般是2.032mm，此时我们可以选中一个通孔，然后在右侧的孔属性里进行修改。如下：
中心X和中心Y表示该孔在当前PCB内的坐标，通过修改坐标值可以调整孔的位置。我这里统一调整为孔直径2mm，孔中心距离板子边缘2mm。
接下来，就可以进行元器件的布局了。
