本节主要内容：
检查封装
生成PCB

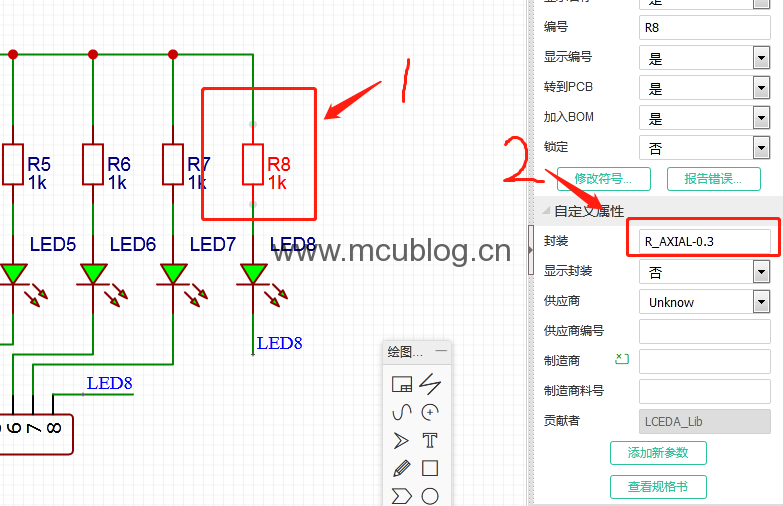

先说检查封装。目的有两个：一个是看每个元器件是否有封装，另一个是看封装对不对。如何查看元件的封装？方法很简单，用鼠标选中一个元件，然后看浏览器右侧的“自定义属性”那里，如图：
通过该方法可以知道这个元件是否有封装，如果想得到该封装的具体信息，可以用鼠标点一下箭头2所指的位置，弹出“封装管理器”：
如上，元件列表、该元件的原理图、封装、元件引脚信息、封装焊盘信息、封装等，一目了然。如果你想修改该元件的封装，可以在右上角的搜索框输入封装名称或关键字进行搜索。例如，我想把它换成0805的封装，直接搜索0805即可。

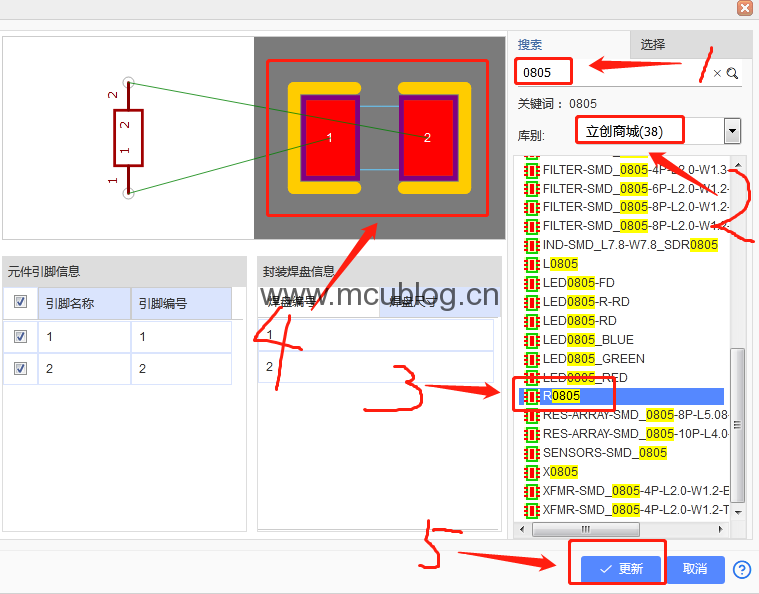

按照如上步骤，
1、输入封装名称；
2、建议用立创商城的库，如果没有再考虑用户贡献的库，或者自己绘制；
3、如果该元件是电容，选择C0805，如果是电阻，选择R0805；如果是电感，选择L0805；
4、在封装窗口查看外形，看是否符合要求；
5、最后点击更新，把该封装更新到该元件属性里。
因为这里是演示封装更新的方法，所以就不更新了，我这里最后点击“取消”。

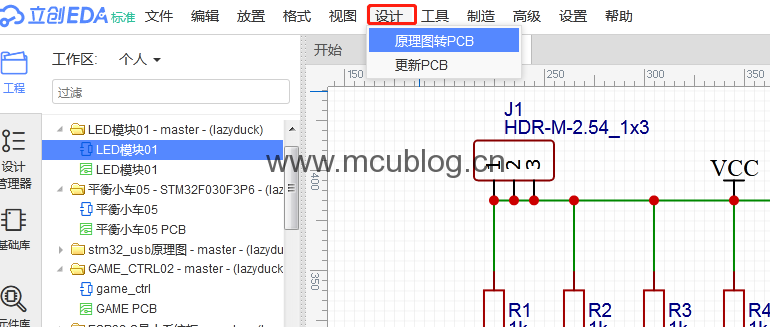

然后是生成PCB。在原理图界面，点击上面的工具栏-设计，方法有两种：1、原理图转PCB；2、更新PCB。
这两种方法有什么区别？

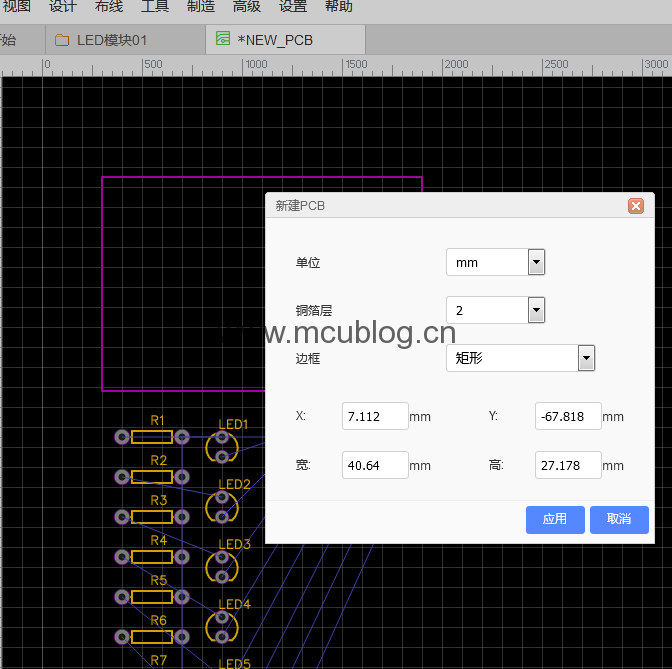

方法1，如果在本工程下，我们只创建了原理图，没有创建PCB，那么建议使用方法1.本方法会自动创建一个PCB页面，然后把封装更新进去。如下：

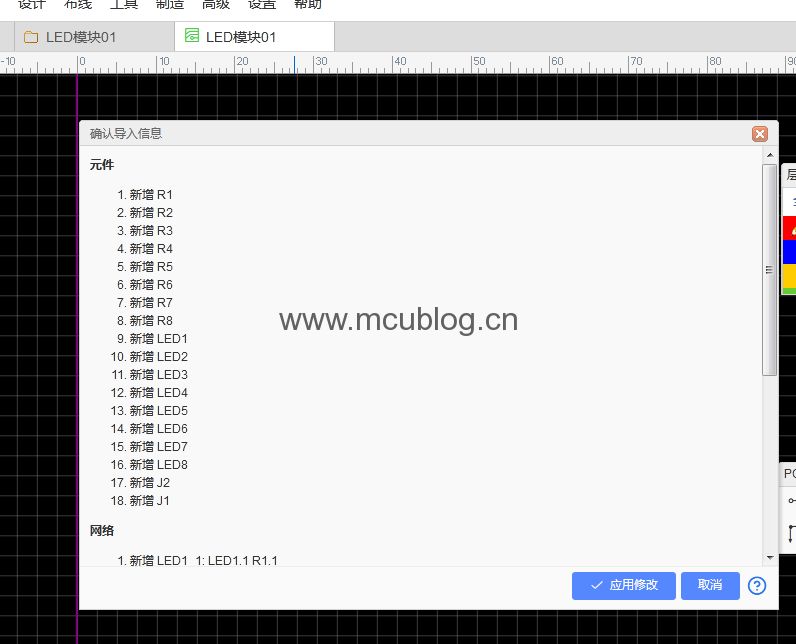

方法2，在本工程下，如果你已经自己手动创建了一个PCB页面，那么建议使用方法2。这也是我这里推荐的方法，因为我个人习惯创建工程的时候，同时创建原理图和PCB页面。点击更新PCB后，如下：
点击“应用修改”即可。这时会弹出一个“设计规则”的窗口，我们不用管它，稍后会专门讲设计规则。直接点“设置”即可。
