本节主要内容：
检查网络
查找器件
原理图布局

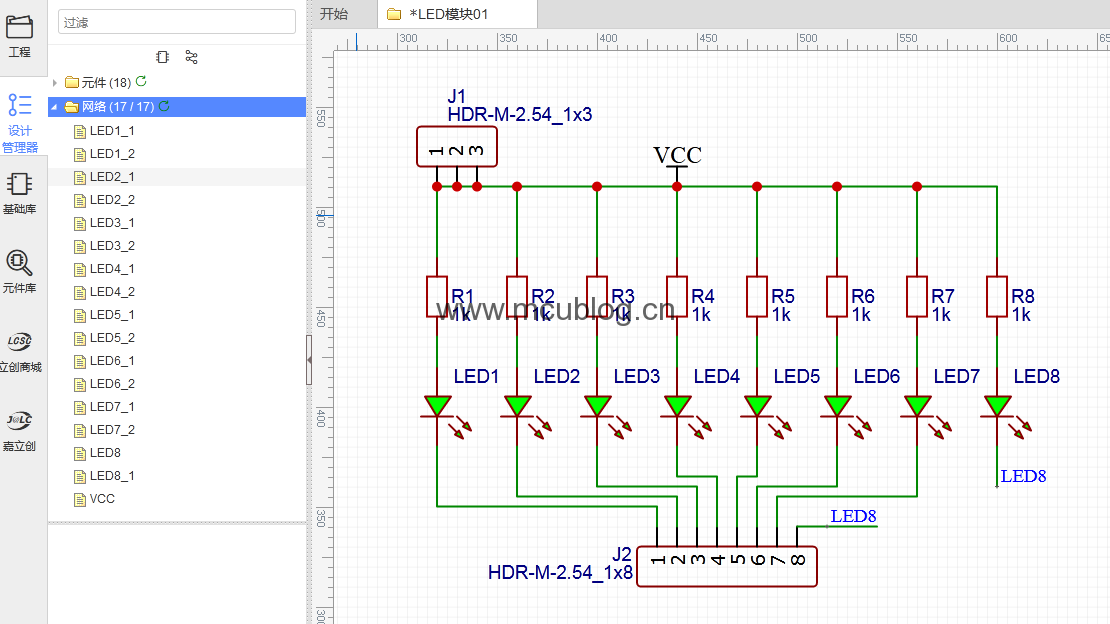

1、先说检查网络，其实之前提过，这是一个非常有用的功能。在原理图界面，点击“设计管理器”，点击“网络”前面的下拉三角，如下：

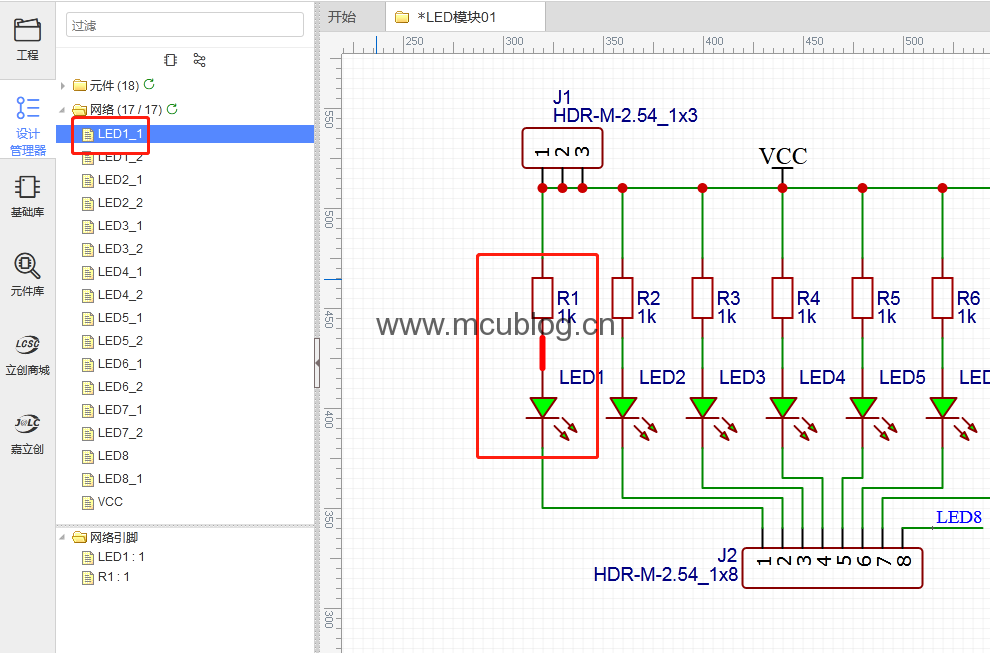

这里所说的网络，指的是每两个管脚之间连接的导线。例如LED1_1，我们点击看一下：
如上所示，加红、加粗的那一段就是LED1_1。如果有一段网络你忘了连接，这里也能做出提示（这也是非常重要的功能），如下，我把网络标签LED8删掉一个：

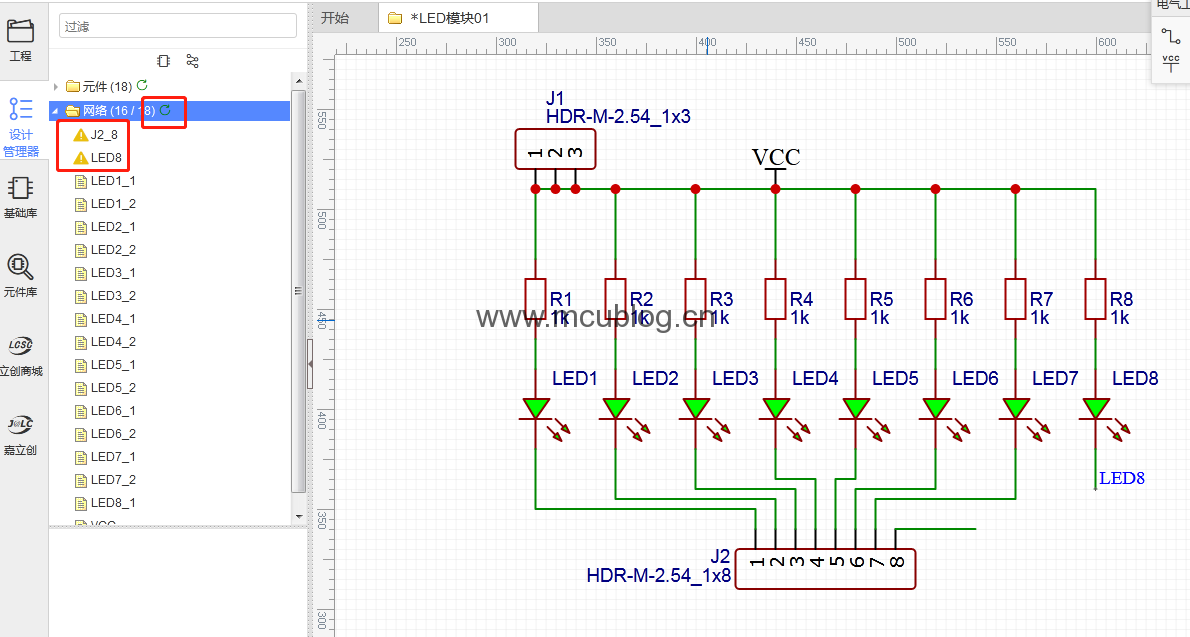

每次做完修改，点一下“网络”旁边的“刷新”图标，然后可以看到有警告：J2_8和LED8。
这两个问题其实是有关联的，J2_8指的是连接器J2的8脚，没有连接。如果是设计需要，你就是想让J2的8脚空着，可以在这里放置一个“非连接标志”，就是个X的图形，这样就不会报警了。如下：
LED8，我们虽然有一个网络标签，但实际上网络标签的个数一般至少是两个或两个以上，所以这里给出了警告。
需要注意的是，虽然系统给出了警告，但是警告信息是仅供参考的。就是说我们可以接受，也可以不接受。到底要不要接受，是要根据我们的设计来考虑的。当然，好的设计，是要让这些警告消失的。
2，查找器件。这个功能相对来说，我用的少一些。一般是手里拿着板子，对着板子器件找电路的时候会用到。

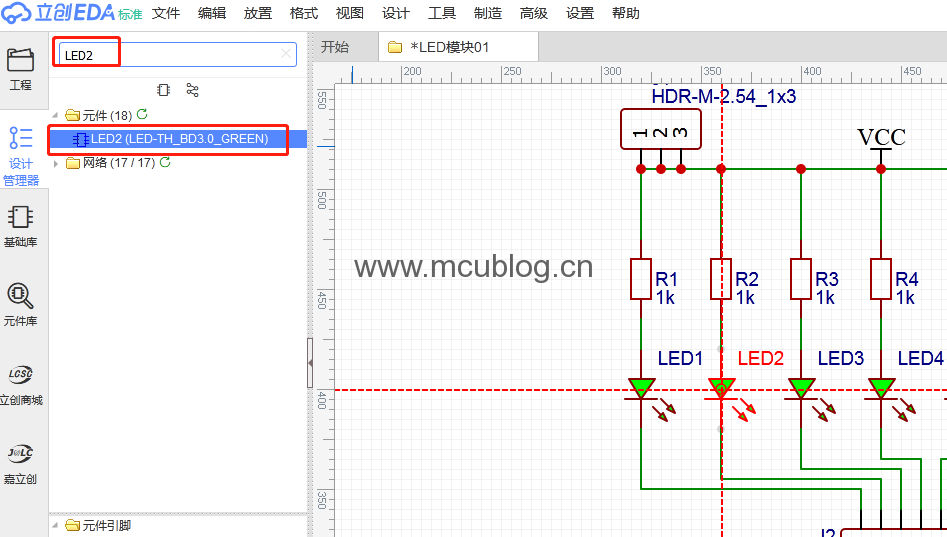

比如说我要找LED2，可以直接在元件列表里点击这个器件，或者在元件的搜索框里输入器件名称，都可以自动定位到这个器件。如下：
如图，点击的时候，系统会自动定位到该元件，并显示一个红色、虚线的十字，几秒后会自动消失。

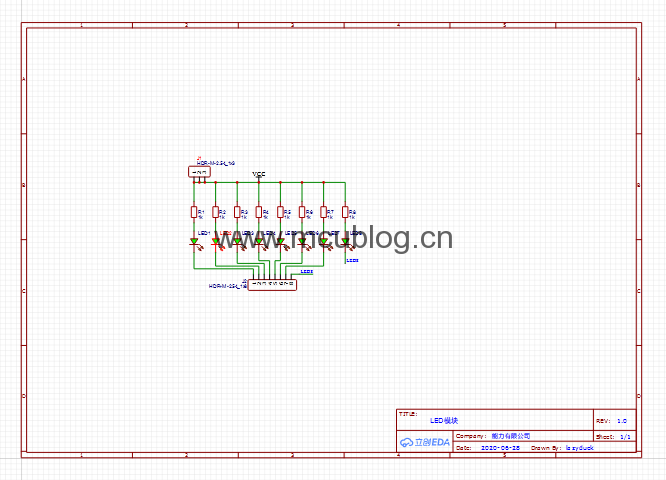

3、说说原理图的布局。这里画的图比较简单，几个LED确实没什么好布的：

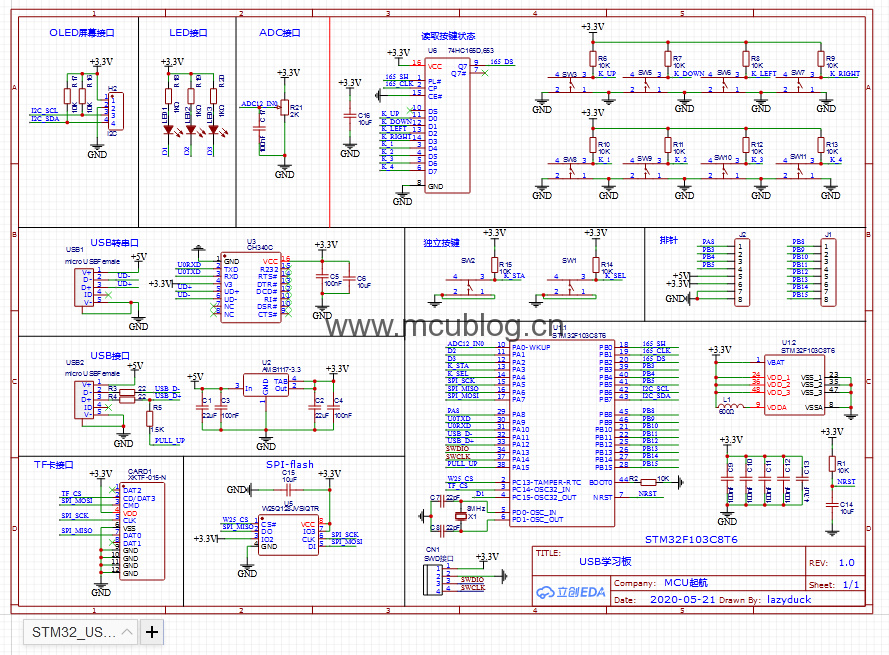

所以这里我用另外一个图给大家演示，这是一个USB学习板的原理图：
根据功能模块，这个原理图分成了几个部分。每个部分对应的元器件放在一起，并用文字表明该模块的功能。总之，能让人尽量不费力的理解你的图纸，这是布局的意义所在。

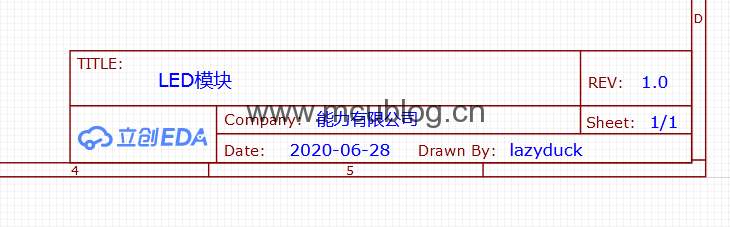

当然，图纸右下角的信息也要适当修改一下，做好备注：
