ESP8266_09基于IIC控制的OLED屏幕

从第一节到第九节（也就是这一节），说的都是ESP8266的基本应用，例如GPIO、定时器、中断、PWM等等。从后面开始，将陆续说一下基于网络的用法，毕竟这是个联网的芯片，还是要联网玩，才更能体现它的特点。但偶尔，我可能还会说一下它的硬件的基本用法，例如ADC、SPI等，看情况吧，时间富裕与否~

好，这一节，主要说一下ESP8266上面的IIC接口。是的，它有SPI接口，也有IIC接口。但IIC接口是使用GPIO模拟的，也就是说，你可以使用8266上的任意两个GPIO模拟出IIC接口来。同时，每个管脚内部都有上拉电阻，无需外接。

注：ESP8266只能用做IIC主设备，不能用做从设备。

那我们是否还要写一堆IIC的start函数、stop函数？

不用，官方的SDK已经给我们写好了整个的IIC库，只要配置好要用的管脚，直接调用函数即可，例如：

i2c_master_start(void);

i2c_master_stop(void);

i2c_master_writeByte(uint8 wrdata);

如何使用？很简单，分四步：

1、添加相关源文件和头文件

把i2c_master.c拷入app下的driver文件夹，把i2c_master.h拷入app下的include下的driver文件夹。

2、选择要用到的GPIO

打开i2c_master.h文件，管脚选择部分如下所示：

#define I2C_MASTER_SDA_MUX PERIPHS_IO_MUX_GPIO2_U

#define I2C_MASTER_SCL_MUX PERIPHS_IO_MUX_MTMS_U

#define I2C_MASTER_SDA_GPIO 2

#define I2C_MASTER_SCL_GPIO 14

#define I2C_MASTER_SDA_FUNC FUNC_GPIO2

#define I2C_MASTER_SCL_FUNC FUNC_GPIO14

通过这6个宏定义，配置好IIC接口要用的时钟脚和数据脚，我这里想用GPIO12和14,所以改成如下的样子：

#define I2C_MASTER_SDA_MUX PERIPHS_IO_MUX_MTDI_U

#define I2C_MASTER_SCL_MUX PERIPHS_IO_MUX_MTMS_U

#define I2C_MASTER_SDA_GPIO 12

#define I2C_MASTER_SCL_GPIO 14

#define I2C_MASTER_SDA_FUNC FUNC_GPIO12

#define I2C_MASTER_SCL_FUNC FUNC_GPIO14

关于管脚的名字，主要看eagle_soc.h文件。

3、初始化IIC管脚

通过下面的函数实现：

i2c_master_gpio_init();

4、开始写数据

用过24C02的童鞋都知道，IIC的写操作，前后就几步：开始信号、写入设备地址、等待应带、写入存储地址、等待应答、写入数据、结束信号。这里结合SDK中的例程IOT_DEMO中的IIC代码，实现写数据的函数如下：

bool ICACHE_FLASH_ATTR Write_IIC_Data(unsigned char IIC_Data)

{

         uint8 ack;

         i2c_master_start();

         i2c_master_writeByte(0x78);                   //D/C#=0; R/W#=0

         ack = i2c_master_getAck();



         if (ack) {

                   os_printf("addr not ack when tx write cmd \n");

                   i2c_master_stop();

                   return false;

         }

         i2c_master_writeByte(0x40);                   //write data

         ack = i2c_master_getAck();



         if (ack) {

                   os_printf("addr not ack when tx write cmd \n");

                   i2c_master_stop();

                   return false;

         }

         i2c_master_writeByte(IIC_Data);

         ack = i2c_master_getAck();



         if (ack) {

                   os_printf("addr not ack when tx write cmd \n");

                   i2c_master_stop();

                   return false;

         }

         i2c_master_stop();

}

上面代码中出现的函数，例如i2c_master_start()、i2c_master_writeByte(0x78)、i2c_master_getAck();等，都已经在i2c_master.c中写好了。换句话说，我们只需要像堆积木一样，按照特定的顺序把这些函数摆下来就行了。

so，是不是很简单？

如何演示？

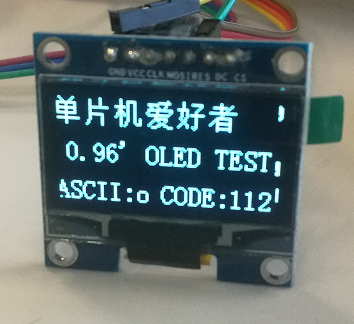

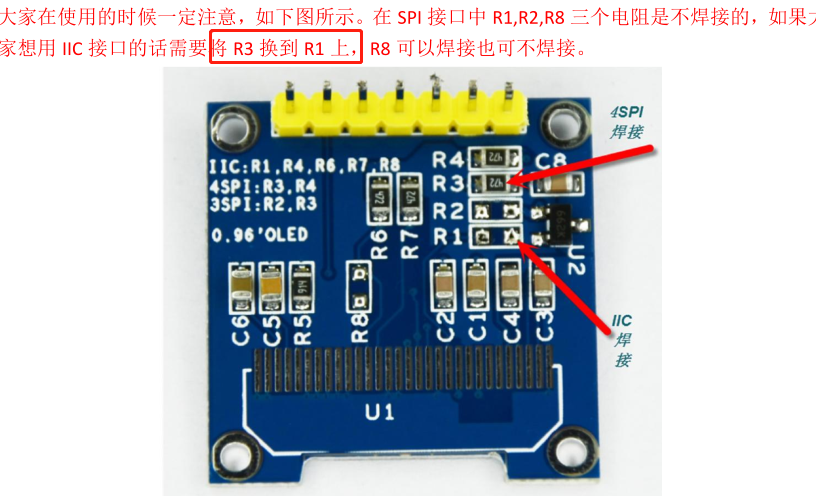

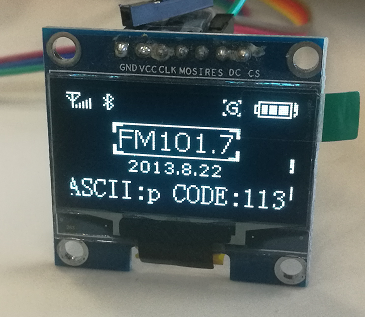

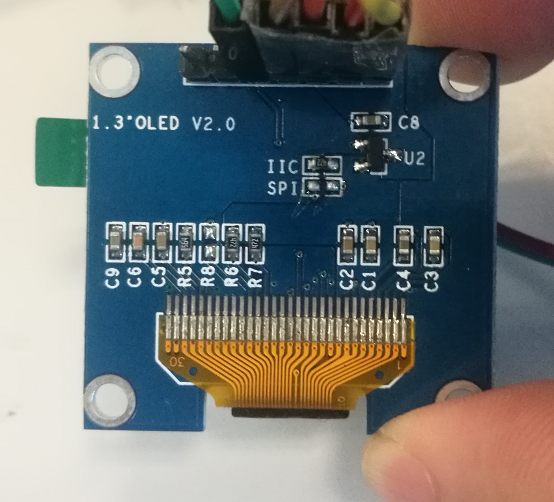

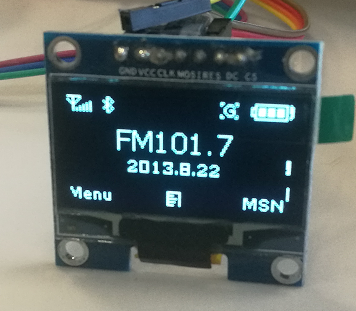

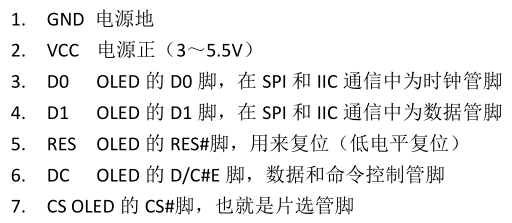

这里使用一个0.96寸的，带有IIC接口的OLED屏幕。这类屏幕按照我见过的接口不同，分两种：一种是4针的，只能接IIC接口；一种是7针的，既能接IIC，又能接SPI。我手里这个是7针的，出厂默认SPI接口，怎么切换到IIC，我看了半天手册：
