ESP32S模块的最小系统原理图

ESP32模块的功能相比ESP8266提升了一大截,无论是运行速度、低功耗还是片上资源,这里放一张安信可官网的截图:

刚好前段时间某电子平台搞活动,低价入手了一个ESP32S的模块。然后给该模块设计了一个最小系统板,大部分管脚引出。

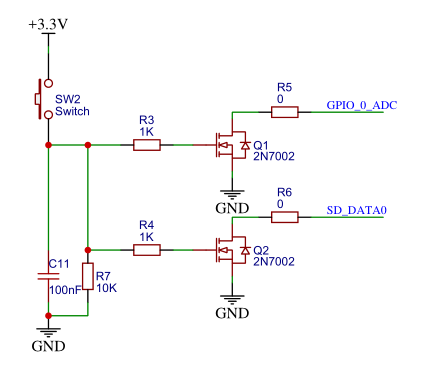

同时,上面包含了最重要的一键下载电路:

ADC电路、PWM电路:

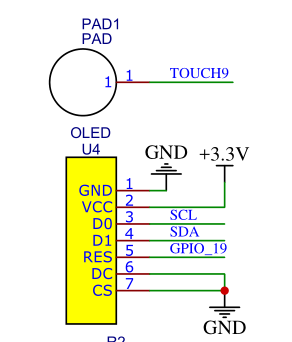

电容触摸电路、IIC接口等。

该电路已经打样完成,经上电测试,可实现一键下载功能。

原理图现在分享出来,感兴趣的,可关注微信公众号:单片机爱好者,然后回复关键字:ESP32,即可获得下载链接。

《ESP32S模块的最小系统原理图》有5条评论

    • 文章里放的图不完整,而且确实放的不太对,那个按键就没用上。另一部分是CH340相关的,有EN相关的操作,你可以看完整的原理图。
